干式變壓器繞組故障排除
作者：變壓器廠 日期：2020-06-01 人氣：1296

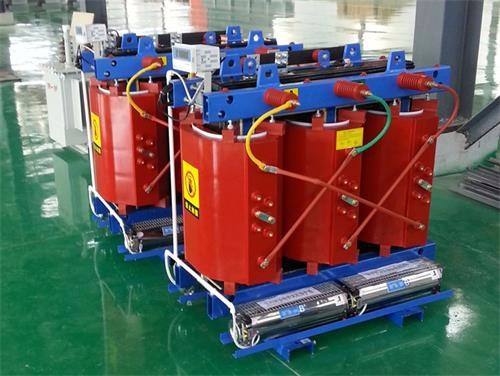

干式變壓器是由初級繞組和次級繞組以及鐵芯構成，在運行過程中容易受電壓、電流的影響，易產生開路、匝間短路故障。因此在干式變壓器的使用中我們要做好繞組性能的檢測。可以用如下方法檢測干式變壓器的繞組性能：
1、用萬用表電阻檔檢查繞組的通斷，排除開路故障。
如果每個繞組都是通路，基本可判斷繞組中的導體是導通的。
2、用輸入低電壓的方法，簡易排除繞組短路故障。
找一個交流低壓(6V或12V)隔離變壓器和一個1A保險管(視待測變壓器的功率大小選擇保險管電流值)，把隔離變壓器的輸出電壓通過保險管與待測變壓器的輸入繞組連接，然后接通電源。
a、若保險立即燒毀，則可斷定變壓器繞組內部有短路故障-----損壞，不能使用。
b、若保險正常，可等待10分鐘，觀察變壓器的溫升。溫升很快，達到手感覺得很燙，可判斷初級繞組可能有匝間短路現象-----損壞，不能使用。
c、若保險正常，溫升不大，可測量次級繞組的空載電壓。測量值不符合變壓器的變比，說明次級繞組有可能有再見短路現象-----損壞，不能使用。
d、若保險正常，溫升不大，測量次級繞組的空載電壓值符合變壓器的變比，說明次級繞組良好-----可以使用。
只有通過上述所有試驗后，才能在干式變壓器上施加額定電壓和額定負載，以檢驗干式變壓器工作狀態。
以上就是關于干式變壓器繞組故障的排除檢測方法，供大家進行參考。想要了解更多關于干式變壓器的相關問題，大家可以關注本網站進行咨詢。
