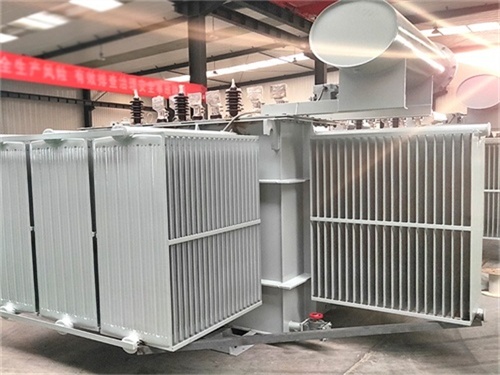

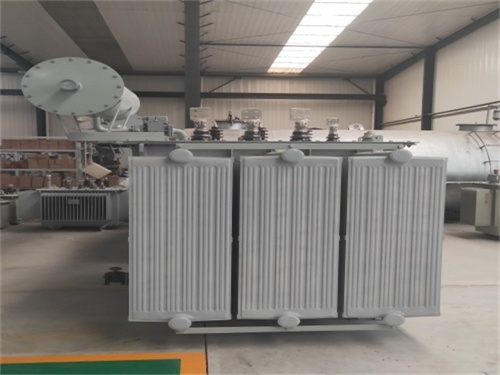

S22油浸式變壓器

　　S22油浸式變壓器是一種符合國家一級能效標準的節能型油浸式電力變壓器，具有低損耗、高效率、低噪音、穩定可靠等特點，廣泛應用于電力、建筑、采礦、工業制造等領域。以下是其詳細介紹：

　　一、技術特點

　　低損耗：

　　空載損耗比S13變壓器降低20%，負載損耗比S13變壓器降低30%。

　　相比S20變壓器，空載損耗降低10%，負載損耗降低10%。

　　采用高牌號硅鋼片(如B20R065或同等)和超薄高性能硅鋼片，有效降低鐵心損耗。

　　高效率：

　　效率≥98%，符合國家一級能效標準。

　　通過優化鐵心和線圈結構，減少能量損失，提高運行效率。

　　低噪音：

　　噪音水平低于50dB，比現行國標平均下降20%。

　　采用優質隔音材料和降噪技術，減少工作時的噪音。

　　穩定可靠：

　　采用全銅線圈和高品質鐵芯材料，確保長時間穩定運行。

　　抗短路能力強，通過質量監督檢查中心的抗短路能力測試。

　　長壽命：

　　設有完善的散熱系統，避免變壓器故障的發生。

　　使用高可靠性絕緣材料和絕緣油，確保設備在惡劣環境下的安全運行。

　　二、主要參數

　　額定電壓：10kV(部分型號支持6kV或35kV)。

　　容量范圍：30kVA至31500kVA，常見型號包括S22-30、S22-50、S22-630、S22-1000直至S22-25000等。

　　聯結組別：Yyn0或Dyn11，適應不同的配電系統需求。

　　短路阻抗：4%-6.5%，具體值依型號而定。

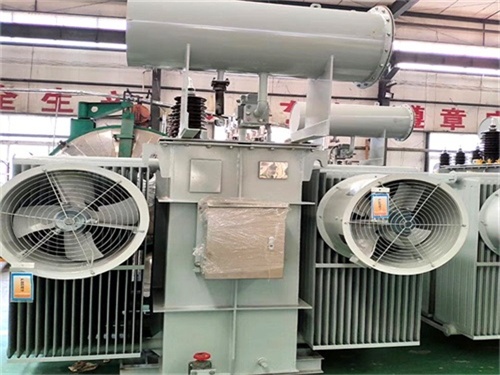

　　冷卻方式：自然冷卻(AN)或自冷(AF)，部分型號采用永磁式風扇冷卻系統。

　　絕緣等級：A級絕緣，最高溫度不超過105℃，上層油溫不得超過45℃。

　　三、應用場景

　　電力系統：作為發電、輸電、變電、供電等環節的重要設備，將高壓電能轉化為低壓電能，滿足現代工業和城市用電需求。

　　工業領域：適用于冶金、化工、紡織等工礦企業，支持大容量電動機啟動和連續運行。

　　建筑領域：廣泛應用于高層建筑、商業中心、住宅小區等場所，滿足防火、防爆、低噪音需求。

　　特殊環境：如隧道、核電站、沿海地區等，需增加防護罩和銅鍍鎳連接件等特殊設計。

　　四、選型建議

　　容量選擇：

　　根據實際負荷總功率乘以1.2倍安全系數計算，例如車間設備總功率300kW需選擇400kVA規格，并考慮未來擴容需求。

　　電壓調節：

　　電網電壓波動超過±10%時，選擇帶分接開關的型號，通過手動調節保證輸出電壓穩定。

　　冷卻方式：

　　根據負載率和環境溫度選擇冷卻方式，高負載率或高溫環境建議選擇強制風冷系統。

　　防護等級：

　　標準配電室選擇IP20防護等級;凝露或粉塵環境選擇IP23或更高防護等級，并配套防潮加熱裝置。

　　品牌與售后：

　　選擇具備國家能效標識備案、CQC產品認證、環境管理體系認證的品牌。

　　優先選擇質保期5年以上且提供終身技術支持的供應商。
