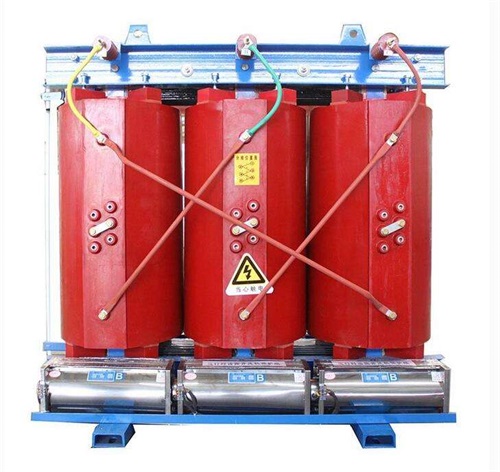

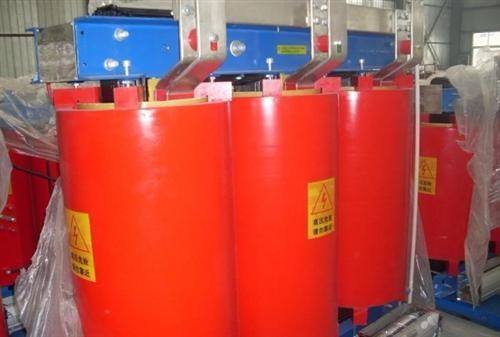

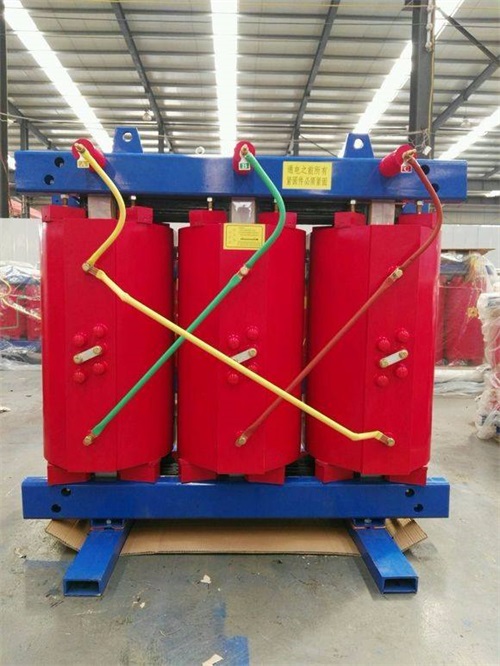

SCB11-2500KVA/10KV/0.4KV干式變壓器

作者：變壓器廠日期：2020-09-07 人氣：124688

　　1.干式變壓器的基本結構，干式變壓器每層如筒狀，連續繞成。多層層式是由若干個這樣的層同心排列組成，層間導線通常亦連續統制。

雙層及多層干式變壓器結構簡單，生產效率高，常用于35千伏級及以下的中小型油浸式干式變壓器。雙層及四層層式一般用作400V 的低壓線圈，多層層式一般用作3kV 及以上的低壓或高壓線圈。

　　2.餅式線圈的基本結構

　　餅式線圈一般用扁線繞成，線段如餅狀，其散熱性能好，機械強度高，因此適用范圍很大。餅式線圈包括各種連續式、糾結式、內屏蔽式、螺旋式，等等。特種干式變壓器用的交錯式、“8”字線圈等也屬于餅式。幾種常用餅式線圈的基本結構分類簡述如下：

　　1)連續式線圈。連續式線圈線段數大約為30 ～ l40 段，并且一般為偶數( 端部出線) 或4 的倍數( 中部或端部出線)，以保證線圈的線端首尾出頭均同時在線圈的外側或內側引出。外線圈的匝數可為整數，內線圈通常為分數匝，根據需要，線圈可為有分接頭或無分接頭。

　　2)糾結式線圈。常用的糾結式線圈是雙餅為一個糾結單元，一般叫雙餅糾結。單元內的油道稱向外油道，單元間的油道稱向內油道。一個單元的兩段都是雙數匝稱雙雙糾結;都是單數匝稱單單糾結;第一段( 反段)是雙，第二段( 正段) 是單，稱雙單糾結;第一段是單，第二段是雙稱單雙糾結。整個線圈全部由糾結單元組成，稱全糾結式。整個線圈僅線端(或兩端)有幾個糾結單元，其余是連續線段，稱糾結連續式。

　　3)內屏連續式線圈。內屏連續式是連續式線段內部插入增加縱向電容的屏線而成，故又稱之為插入電容式。其外觀極似糾結式。每段插入屏線的匝數可視需要自由改變。內屏蔽式線圈所用零部件與連續式相同。屏線上無工作電流，因此通常采用很薄的導線。工作電流通過的導線為連續繞成，與糾結式相比可減少大量焊頭，這是內屏蔽式的第一個優點;插入屏線的匝數可以自由調節，從而可以按需要調節縱向電容，這是內屏蔽式的第二個優點。

　　4)螺旋式線圈。螺旋式線圈用于低電壓、大電流的線圈結構，其導線為多根并聯。全部并繞導線重迭組成一個線餅，每繞一匝前進一個線餅，稱單螺旋;全部并繞導線組成兩個重迭線餅，每繞一匝前進兩個線餅者，稱雙螺旋;依此推之有三螺旋、四螺旋，等等。
